目前市场上比较常见的电磁脉冲阀有几大类:上海袋式电磁脉冲阀、高原电磁脉冲阀、ASCO电磁脉冲阀、图尔波电磁脉冲阀等。
从规格上讲电磁脉冲阀从六分到三寸半口径长用,从连接方式上也分三种:直角型电磁脉冲阀、淹没式电磁脉冲阀、速连接式电磁脉冲阀、直通式电磁脉冲阀等。

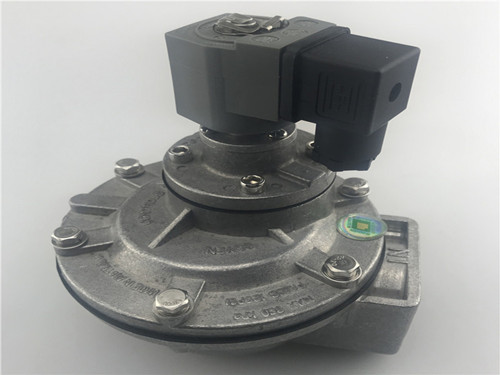

MAX 760Kpa PRESS 110Psi电磁脉冲阀是一种性能非常高的隔膜阀,阀体直接安装在气包外壁上。
适用范围:
适用于除尘器,特别是逆吹风脉冲清灰过滤系统包括各种滤袋,滤筒,扁袋,陶瓷管和金属纤维滤袋。
结构:
阀体和闷头螺母: 压铸铝合金
推杆:302 SS 不锈钢
衔铁:430FR SS 不锈钢
密封圈: Nitrile 或 Viton (增强型隔膜)
弹簧: 304SS 螺丝:302SS
喷吹出口: 40 镀锌锻钢管
隔膜座: PA-6 (型号 25 和 40MM 标准配置),
技术资料参数表
操作:
建议脉冲宽度: 50-500 ms
建议脉冲间隙: 1 分钟或以上
维护:
在系统维护前所有系统部件已卸压并截断电源直到阀门安装好后才可以打开电源,增加气压。
每年都应例行检查隔膜与电磁先导阀,使其保持完好无损。
安装方法
(1)MM 阀直接安装在气包外壁的法兰座上,喷吹管横穿过气包,按照高原图纸所示进行安装。
(2)按照阀门说明书配对适当的喷吹管和安装件,尽量避免将阀门倒装在气包的底部。
(3)如果阀门配置出气管和闷头连接器,闷头连接器仅用于密封用途,不可以作为结构支撑部件用途。
不可以单独依靠闷头连接器固定喷吹管和气包。喷吹管和气包都另外独立固定。
(4) 拧紧闷头螺母,扭力为 20 Nm。
(5)拧紧出气管,扭力为 20 Nm。
(6) 连接控制电线到每个 CA 电控阀的接线座中,注意入线口不能朝上防止雨水流入。或者通过接头和
一段尼龙管连接 RCA 气控阀和电磁组装盒。
(7) 提供的压缩气气源干净及干燥。
(8)给气包系统提供适中的气压并检查是否有安装泄漏(可刷上肥皂水,检查接口是否产生气泡)。
(9)对系统进行压力充气(阀门的耐压范围是 0.3~8.6 bar),建议对气包充气压力 8 公斤。
(10) 测试脉冲阀的喷吹次序,测听所有的先导阀是否操作正常,脉冲喷吹声音是否清脆。
